RFID在汽車總裝車間的實踐分享

隨著我國汽車市場的蓬勃發展，汽車生產企業的競爭日益激烈，中國的汽車工業得到了長足的發展。為了提高汽車生產線管理水平，制造出更多更好的汽車，汽車生產過程中的信息采集、信息利用以及現場目標產品的控制和跟蹤變得越來越重要。

在傳統的制造生產中，通常只是通過手工錄入或者條碼技術采集信息，無法實現實時的有效控制，并且信息利用率也非常低，管理人員無法及時、透明了解產線實際進度。如今各車企汽車產品型號急劇增加，產品配置越來越精細復雜，為了在JIT（JUST IN TIME，準時化）的生產模式下，通過信息化的手段改善生產線的管理水平，汽車生產線需要引入RFID技術。

RFID技術經過近些年的不斷發展，技術日益成熟，硬件成本不斷降低。將RFID技術與現有的生產線管理執行系統相結合，能為執行系統提供快捷可靠的數據信息，有效提高汽車生產線的管理水平。本文結合漢思的落地案例對RFID在汽車總裝車間的應用進行分享。

漢思為某新能源車廠定制化開發MES系統，本文主要結合總裝車間RFID與MES的集成進行分享。

總裝車間需求

生產隊列生成

（1）MES系統根據車身在PBS的排序自動生成隊列，并以此為生產隊列的基礎。車身在總裝內飾線首工位上線后，MES系統需將其與生產隊列進行匹配，同時將VIN（車身識別碼）寫入到RFID標簽，便于后續車輛的跟蹤，防錯，生產指導等；

（2）線邊的設備（擰緊機，涂膠機，輪胎設備，座椅設備等）以及各裝配工位人員的操作，都將依據MES提供的生產隊列來完成。

車輛識別

（1）在總裝車間各條生產線首位（內飾線，地盤線，最終線等）以及關鍵工位需要通過RFID對車輛進行識別，能夠通過RFID信息查詢其完整的訂單信息；

（2）MES系統需要根據工廠實際布局建立完整的總裝工廠模型，根據識別到的車輛RFID信息，在各工位顯示屏上準確的展示出當前工位車輛信息及工位任務；

（3）RFID與MES的集成需要建立報警糾錯機制，在車輛RFID識別失敗或與MES系統匹配失敗時，系統需要進行報警并阻止車輛移動。

AVI過點信息采集

MES需要將RFID在各站點的過點信息采集到數據庫，通過MES系統后臺的篩選處理后，實時展示到AVI站點的顯示器上，反饋當前的生產進度。

車輛查詢

MES系統將生產中的所有信息進行了匯總處理，如車輛的訂單號、流水號、BOM信息、VIN碼、RFID過點信息、關鍵件批次號等。用戶可在MES客戶端根據這些信息進行車輛的精確查詢。

總裝車間布局

該車廠總裝車間主線由內飾線、底盤線和最終線構成。漢思實施團隊根據需求對RFID的功能布局如下：

圖.總裝車間硬件功能布局

車輛從內飾一上線，在上線點需安裝RFID讀寫裝置和RFID標簽置放臺，將MES下發的VIN寫入RFID標簽，RFID標簽將隨車到下線站點；在關鍵AVI站點（內飾二上下線、底盤一上線、底盤二上線、底盤三上下線、最終一上線和最終二上線）只需安裝RFID讀取裝置，實時讀取過點車輛RFID標簽信息，監控車輛的生產進度；最后在下線點，即最終二下線處需安裝RFID讀取裝置和RFID標簽置放臺，成功讀取車輛在下線點的過點信息后，員工會將RFID進行回收，進行循環使用。RFID具體功能清單如下：

圖 總裝RFID功能清單

采用RFID技術進行生產線管理，具體方式是利用RFID讀寫器自動或觸發式采集生產線上的RFID標簽信息，通過以太網等方式將采集到的標簽信息傳輸?shù)椒?wù)器后臺軟件系統進行進一步的數據分析處理。

針對該車廠對總裝車間的需求，理論上對于高頻RFID和超高頻RFID都可以選用，但對現場布局及工藝進行了解以及漢思以往的項目實施經驗，決定選用超高頻RFID。

高頻RFID

工作頻率為13.56MHZ，讀寫距離20CM左右。

相關硬件安裝示意圖如下：

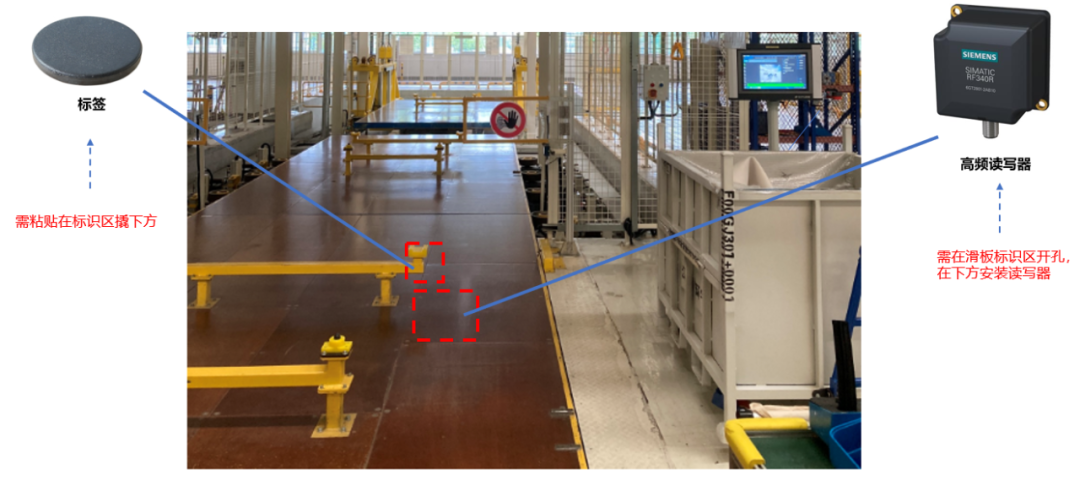

圖 高頻RFID安裝位置

其局限性很明顯：

（1）標簽與讀寫器基本在其極限讀取距離工作，易漏讀；

（2）安裝調試難度大，后期維修極不方便；

（3）內飾線、底盤線和最終線線體之間存在車輛換撬的環節，車輛VIN需要多次進行讀取寫入操作，中間環節過多，數據丟失風險巨大；

（4）底盤線需要懸空進行零件裝配，高頻RFID沒有合適位置進行安裝。

超高頻RFID

工作頻率為860MHZ-960 MHZ，讀寫距離典型情況為4米?6米，最大可達10米以上。

相關硬件安裝圖如下：

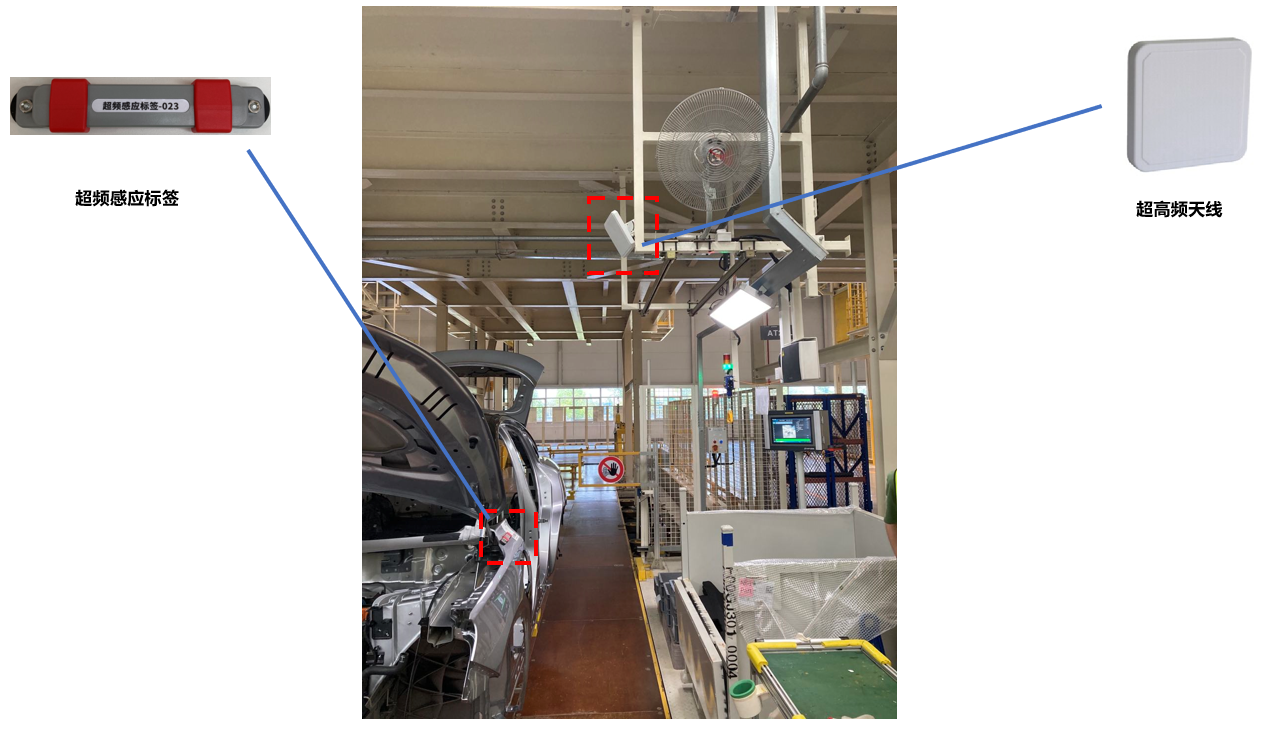

圖.超高頻RFID安裝位置

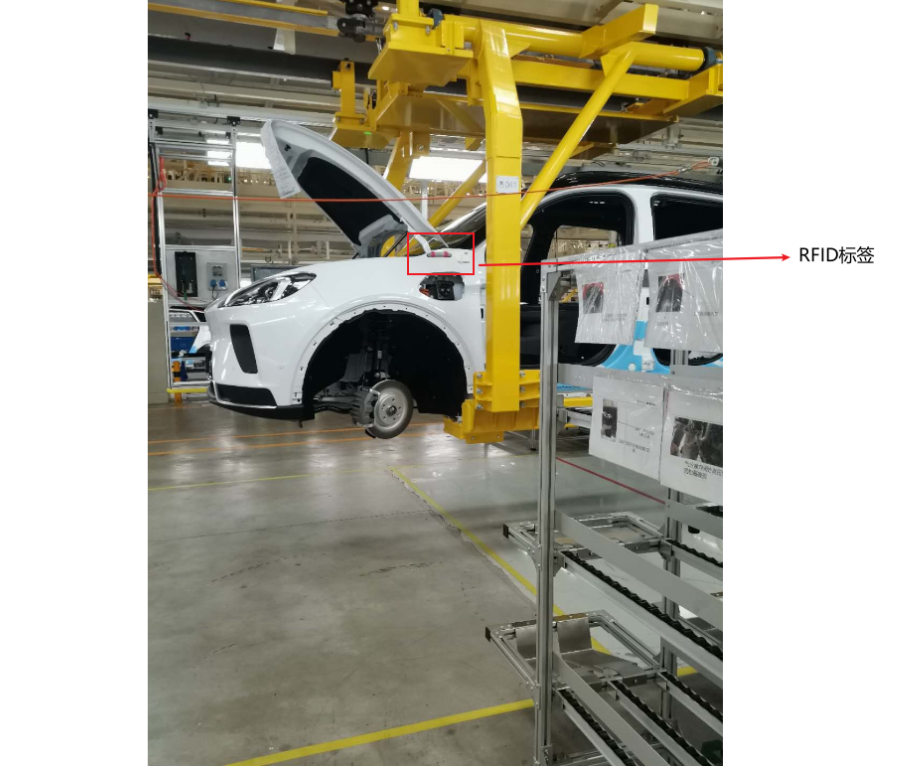

圖.RFID標簽隨車到底盤線

其優勢巨大：

（1）可滿足不同讀寫距離和安裝尺寸的需求，與載碼體實現高效快速的數據交換；

（2）支持動態讀取，不受線體運動影響;

（3）載碼體可隨車流動，信息傳遞可實現一碼到底，不受現場輸送形式切換(如由懸掛鏈轉到滑撬)的影響；

（4）靈活程度高，可避免大量的產線改造，設備更迭、維護更方便。

超高頻RFID能夠更好的適用于總裝生產線：

應用架構

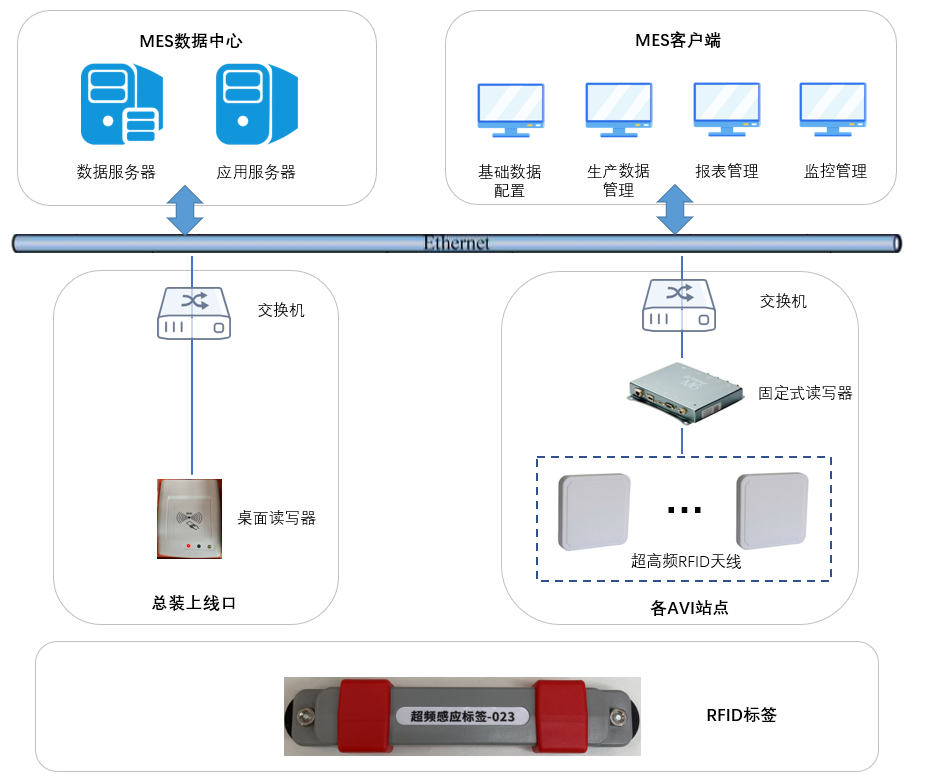

圖.RFID基本架構

超高頻RFID可通過TCP/IP協議直接集成在MES當中，所有數據均可追溯。

實施要素

● 超高頻讀寫器選型

（1）讀寫器應用場景。要根據現場使用場景在固定式讀寫器和移動便攜式讀寫器中確定合適的設備類型；

（2）最大讀寫距離。對于不同的讀寫距離，設備選擇有著非常大的區別，主要體現于讀寫器的最大工作頻率上。在總裝生產線上，要充分考慮到獲取車輛標簽信息時，對車輛識別的距離范圍，該距離既不能過近而可能導致“群讀”現象，又不能過遠而產生漏讀錯讀現象；

（3）配置靈活度。在不同的業務場景，需要對讀寫器進行不同方式的觸發調用，這就需要選用的讀寫器本身要有一定的配置靈活度，支持不同程度的開發調用，需要預留反饋接口、各數據調用接口等等。

（4）成本。要考慮讀寫器的硬件價格、開發工具的成本、應用軟件開發過程中的隱性成本，以及產品投入使用后的維護成本；

（5）防護等級。較高的防護等級能夠保證讀寫器在惡劣的行業環境中穩定運行，保證其工作效率；

（6）供應商實力和口碑?？诒墙⒃诋a(chǎn)品質量和服務上的，選擇供應商也需了解其產品的品質和售后服務。

● 超高頻RFID標簽選型

（1）標簽儲存容量。根據實際業務數據儲存需要，再加上預留數據空間，來確定最終所需儲存容量；

（2）工作頻率。標簽工作頻率需與所選讀寫器相匹配；

（3）安裝方式。根據現場使用環境，需選擇合適的安裝方式，安裝方式?jīng)Q定了選用標簽的材料和外形；

（4）防護等級。較高的防護等級能夠保證標簽在惡劣的行業環境中被穩定的寫入讀取。

● 安裝實施

漢思為該新能源車廠定制開發的MES在集成RFID后，能夠更高效、準確地進行數據采集和處理，對于生產效率有極大的提升，也更便于實現管理的標準化和高效化。

相信隨著RFID技術的不斷發展，RFID技術在性能方面必將會有更大的提高，成本也將逐步降低，其安全隱患也將得到緩解。RFID技術必將成為汽車信息化制造的主流，從而推動汽車產業的發展。
